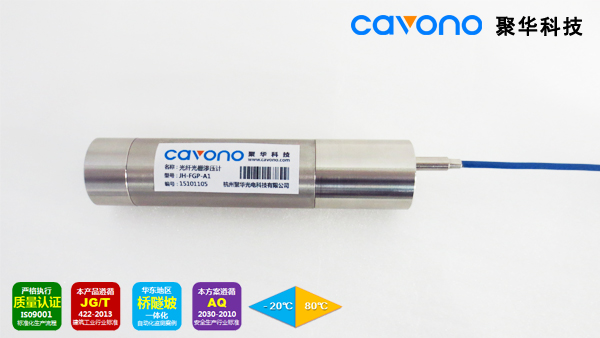

JH-FGP-A1 光纤光栅渗压计

概述
JH-FGP-A1光纤光栅渗压计用于液体、气体等流体压力的精准测量，该传感器埋设在水工建筑物、基岩内或安装在测压管、钻孔、堤坝、管道和压力容器里，测量孔隙水压力或液体液位，也可用于大坝渗流渗压监测、压力容器测量、油、水、气压力测量、水位监测。
JH-FGP-A1传感器基于CAVONO工业级设计，采用独有的压力弹性元件作为传感基底，专为精确测量完全饱和或者部分饱和土壤和岩石中的小孔水压而设计。
主要应用场合：抽水井、观测孔和水库堤坝的水位降低和恢复测试；地基、河堤、挡土墙和小水坝的小孔水压监测；隧道、矿井、管道和其他地下工程设施的稳定性研究；液位测量。

产品特点
• 本质安全，不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强；
• 内部光纤应变元件采用金属化封装，长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
• 尾纤具有优异耐温性能和耐腐蚀、耐老化性能。

技术参数

项目	参数值
量程（kPa）	30~50
精度	1%F.S.
分辨率	0.1% F.S.
光栅数量	2
光栅中心波长(nm)	1528~1563
反射率	≥80%
工作温度范围（℃）	-30~80
尺寸(mm)	Φ30X130
尾纤	耐腐蚀PU披覆铠装，两端各1.5m，可定制
连接方式	熔接、防水型FC/APC接头
安装方式	钻孔埋入

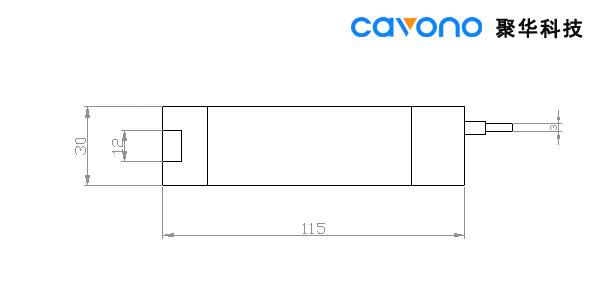

产品尺寸
