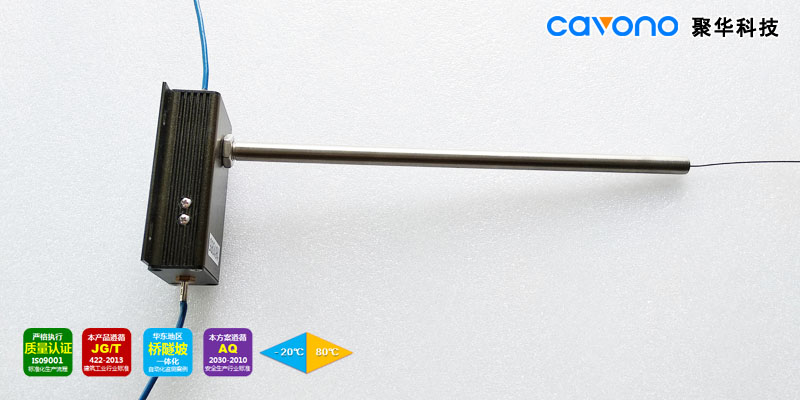

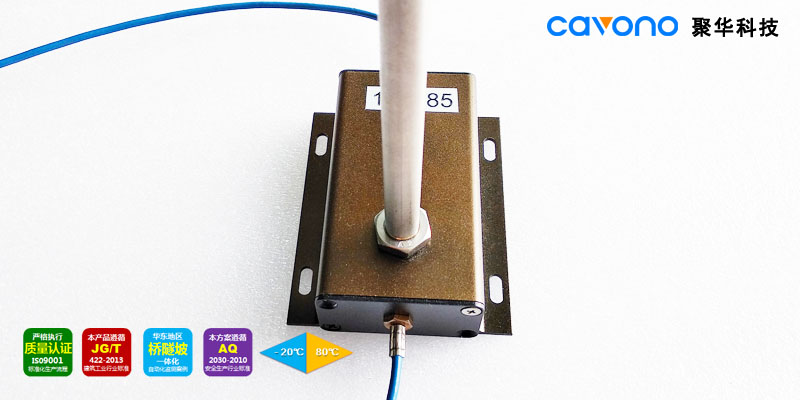

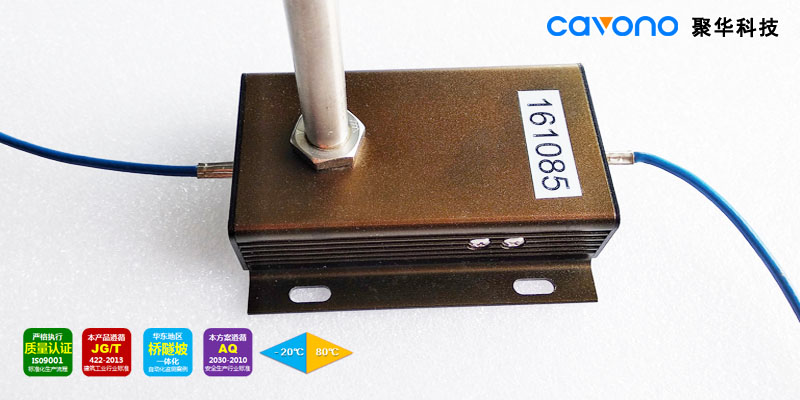

JH-FGD-A1 光纤光栅表面式测缝计 概述 JH-FGD-A1光纤光栅表面式测缝计用于测量混凝土裂缝、结构缝、形变位移等测量，主要用于精密测量表面缝的开合度、混凝土的施工缝，也可测量土体的张拉缝与岩石和混凝土的裂缝。该传感器采拉绳安装方式，可以准确、快速测定桥梁、隧道、大坝、地下工程、边坡的位移形变。 JH-FGD-A1传感器具有高精度功能，在应变结构设计上减小了温度灵敏系数，在传感器内部设计有温度补偿功能的光纤光栅应变传感芯片，具有准确的温度补偿功能，测量精度不受环境温度影响。 产品特点 • 精度高，稳定性好； • 在恶劣环境下性能优越，抗机械疲劳； • 本质安全，不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强； • 内部光纤应变元件采用金属化封装，长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好； • 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境； • 布置简单，可与其他光纤光栅传感器混合使用。 技术参数 项目 参数值 量程（mm） 5、10、20、50（可定制） 精度 1%F.S. 分辨率 0.1% F.S. 光栅数量 2 光栅中心波长(nm) 1528~1563 反射率 ≥80% 工作温度范围（℃） -30~80 尺寸(mm) 底座：85x70x25；管长因量程而异 尾纤 耐腐蚀PU披覆铠装，两端各1.5m，可定制 连接方式 熔接/防水型FC/APC接头 安装方式 机械固定 产品尺寸 产品外观 JH-FGD-A1光纤光栅测缝计
