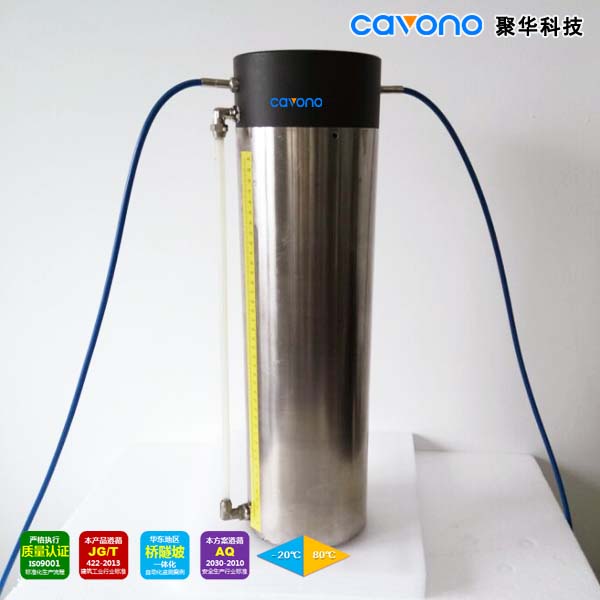

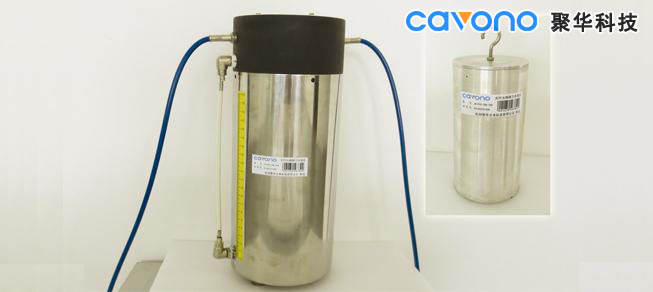

JH-FGD-C1 光纤光栅静力水准仪


JH-FGD-C1 光纤光栅静力水准仪（500mm量程）

概述
JH-FGD-C1光纤光栅静力水准仪用于监测多点相对沉降量，即各测点的垂直位移相对于基准点的变化，以此精准计算各测点的相对沉降量。该传感器主要用于铁路、地铁、路基沉降、隧道沉降、大坝及各种结构沉降的高精度实时监测，也可用于桥梁扰度和其他结构垂直变形的监测。
JH-FGD-C1传感器系统由多只同型号传感器组成，储液罐之间由通气管和通液管相连通，基准点置于一个稳定的水平基点，其他置于标高大致相同的不同位置，当其他储液罐相对于基准点发生升降时，将引起基准点液面的上升或下降。通过测量传感器液位变化，来计算各测点相对水平基点的升降变化。

产品特点
• 抗震性好，轻质浮筒，受震影响小；
• 本质安全，不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强。

技术参数

项目	参数值
量程（mm）	100，200
精度	1%F.S.
分辨率	0.1% F.S.
光栅数量	2
光栅中心波长(nm)	1528~1563
反射率	≥80%
工作温度范围（℃）	-30~80
尺寸(mm)	Φ133X330，Φ133X430
连接方式	熔接、防水型FC/APC接头
安装方式	机械固定

 产品尺寸

工作原理

光纤光栅静力水准仪安装示意图(传感器通过通液管与储液罐相连)



存在较大高差的情况下需要设计多个通液区段，两个相邻通液区段通过转点实现
