JH-FGS-B4光纤光栅应变计（微型）

概述
JH-FGS-B4光纤光栅应变计（微型）主要用于各种结构物表面的应力应变监测，产品采用特有的弹性梁结构，具有较高的测量分辨率和测量精度。
该产品采用小型化结构设计，传感器直径只有3mm，标距从50mm到200mm可定制，适合小型化安装空间的要求。
现场安装时先将两端的底座点焊或用螺栓固定在被测点两端，然后通过螺母将传感器方便地固定在底座上，在一些临时性监测实验场合，亦可胶粘方式直接将传感器固定在结构表面。
产品符合国家建筑工业行业标准JG/T 422-2013。

产品特点
• 小型化设计，传感器直径只有3mm；
• 安装方便，既可进行长期监测，又可在短期监测，能重复使用；
• 双光栅，具有优良的温度补偿功能，非常适用于野外各种复杂的工程监测环境；
• 尾纤采用PU披覆铠装光缆，具有优异的耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境；
• 稳定性好、可靠性高。

技术参数

项目	参数值
量程（με）	±1500
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光栅数量	1
光栅中心波长(nm)	1528~1563
反射率	≥85%
工作温度范围（℃）	-30~85
尺寸(mm)	Φ3x50,Φ3x100,Φ3x150
尾纤	PE披覆铠装光缆，两端各1.5m，可定制
连接方式	熔接或FC/APC接头
安装方式	焊接/粘接/螺栓固定

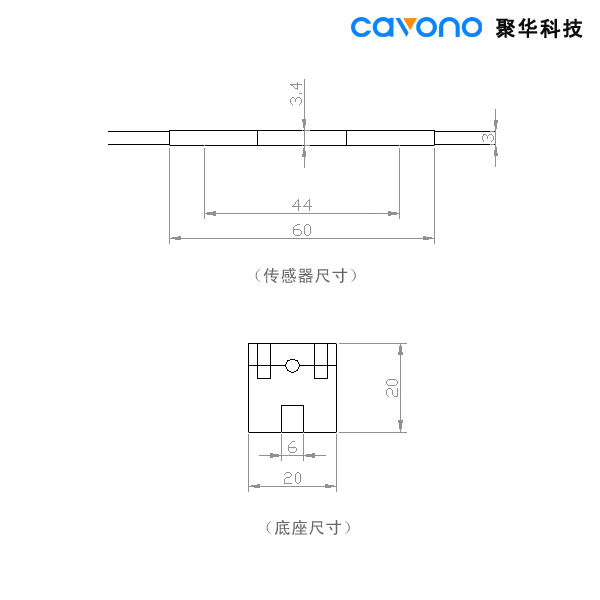

产品尺寸

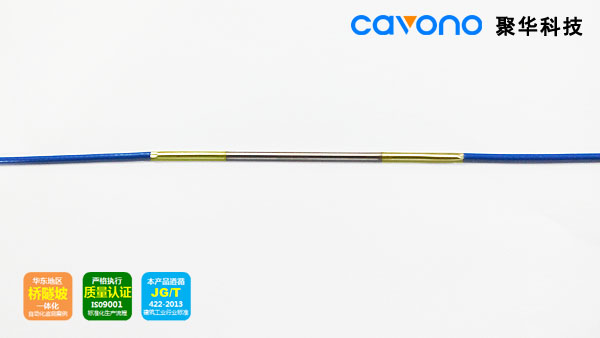

产品外观

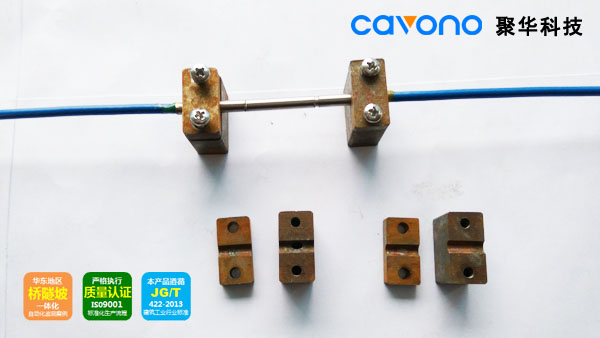

JH-FGS-B4光纤光栅应变计（微型）安装示意图
