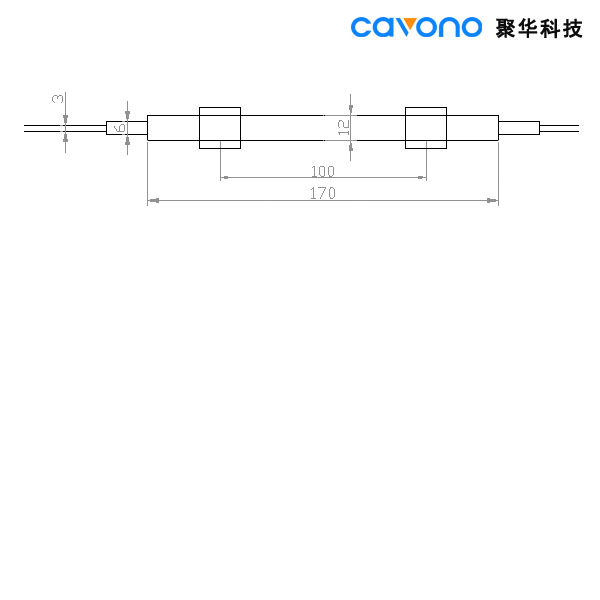

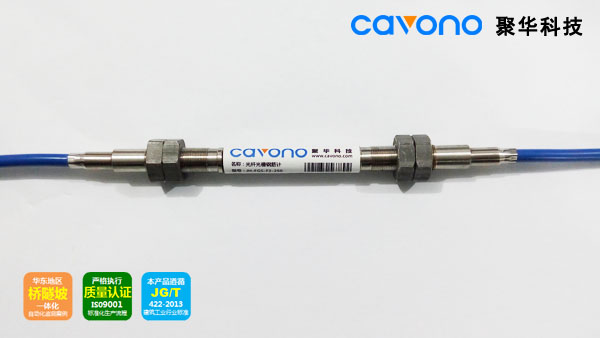

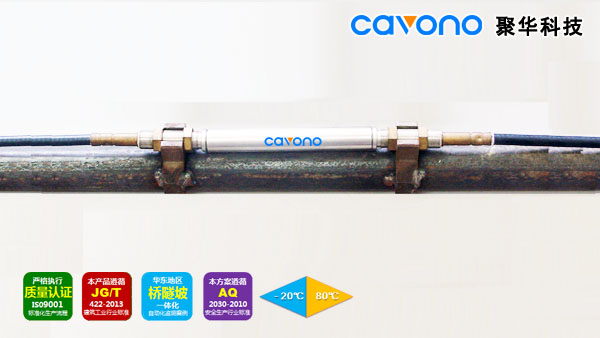

JH-FGS-F2 光纤光栅钢筋计（应力） 概述 JH-FGS-F2光纤光栅钢筋计（应变型）应用于不同规格钢筋应力、锚杆应力的准确测量，是聚华科技针对桥梁混凝土箱梁、大坝坝体、高层建筑桩基及矿井巷道围岩内部应力变形测量需求开发的高性能测力计。该传感器广泛用于桥梁，大坝，基坑建筑，隧道，船舶及其他大型结构的长期健康监测，适应不同规格钢筋应力测量，也可用于其他类似钢结构应力的测量。 JH-FGS-F2基于CAVONO工业级设计，采用应变计结构设计，安装方便，用于不同规格钢筋结构应力的准确测量，不需要将被测钢筋截断。 现场安装时，直接将传感器两端底座焊接在被测混凝土结构主应力钢筋上，然后将传感器安装在两端底座上，通过两边螺母可以精准调整预张拉状态，直接测量主应力钢筋内力。 该产品采用Φ6.0铠装尾纤封装，植入成活率高。产品符合国家建筑工业行业标准JG/T 422-2013。 产品特点 • 长期稳定性好，埋入存活率高；长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好； • 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境。 技术参数 项目 参数值 量程（KN） 拉伸：0~250 压缩：0~150 精度 1%F.S. 分辨率 0.1% F.S. 光栅数量 1 光栅中心波长(nm) 1528~1563 反射率 ≥80% 工作温度范围（℃） -30~80 尺寸(mm) Φ15X150 尾纤 耐腐蚀PU披覆铠装，两端各1.5m，可定制 连接方式 熔接、防水型FC/APC接头 安装方式 两端焊接/并置式埋入   产品外观 JH-FGS-F2 光纤光栅钢筋计（底座焊接式安装） 产品尺寸
