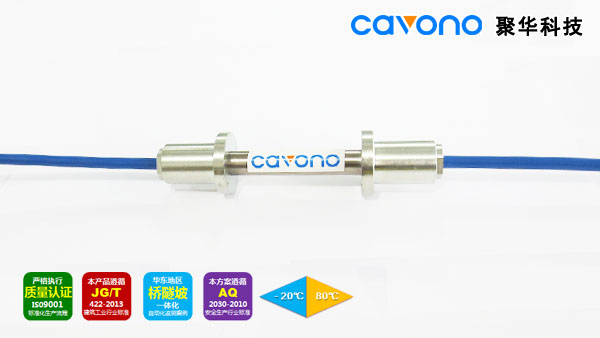

JH-FGS-A1光纤光栅埋入式应变计 概述 JH-FGS-A1光纤光栅埋入式标准型应变计主要用于混凝土、钢筋混凝土或可塑性材料如基础、桩基、桥梁、隧道、衬砌等内部应变测量，以便于长期观测器结构应力应变的变化并进行状态分析。 JH-FGS-A1采用特有的弹性梁结构，具有较高的测量分辨率和测量精度，其内部敏感元件，无电源、本质安全、不受电磁干扰及雷击损伤，且可通过光纤进行长距离传输（30km）。 现场安装时先将传感器固定在钢筋笼或其他支护结构上，然后在进行浇筑。 产品符合国家建筑工业行业标准JG/T 422-2013。 产品特点 • 安装方便，适合进行长期监测，尤其适用于混凝土箱梁、其他混凝土浇筑结构； • 单光栅，适用于环境温度变化小的工程，占用波长带宽资源少，批量实用性高，节省项目整体成本； • 尾纤采用PU披覆铠装光缆，具有优异的耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境； • 稳定性好、可靠性高。 技术参数 项目 参数值 量程（με） ±2000（超大量程可定制） 精度（με） 1%F.S. 分辨率（με） 0.1% F.S. 光栅数量 1（缺省不带温度补偿光栅，可定制带温补光栅） 光栅中心波长(nm) 1528~1563 反射率 ≥85% 工作温度范围（℃） -30~85 尺寸(mm) Φ22x130 尾纤 耐腐蚀PU披覆铠装光缆，两端各1.5m，可定制 连接方式 熔接或FC/APC接头 安装方式 焊接/粘接/螺栓固定 产品尺寸
