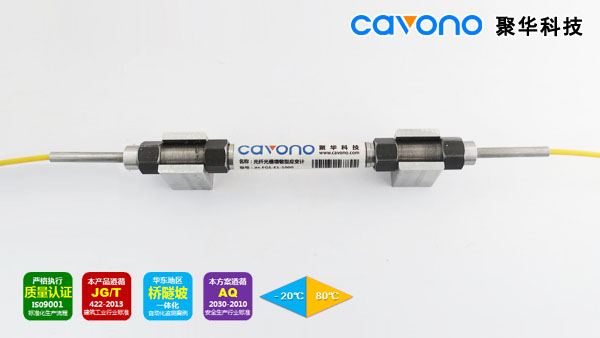

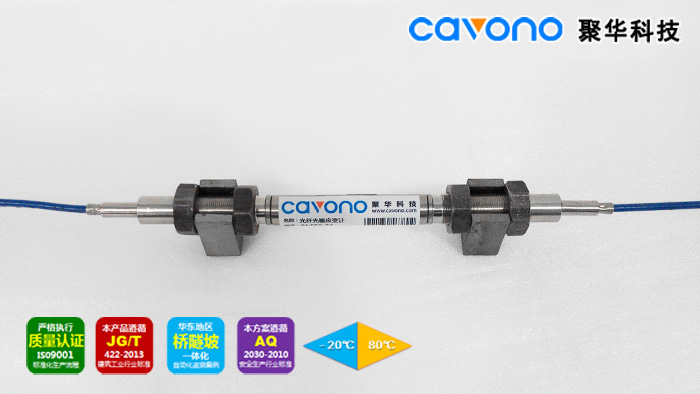

JH-FGS-B3光纤光栅应变计（结构物表面标准型II）

概述
JH-FGS-B3光纤光栅应变计（结构物表面标准型II），主要用于环境温度变化较大的混凝土表面的应力应变监测，也用于对各种金属或其他固体结构表面进行静态和动态应力应变监测。产品在特有的弹性梁结构基础上，采用了独有的温度自补偿技术和应变增敏技术，具有较高的测量分辨率、测量精度和优良的温度补偿能力。

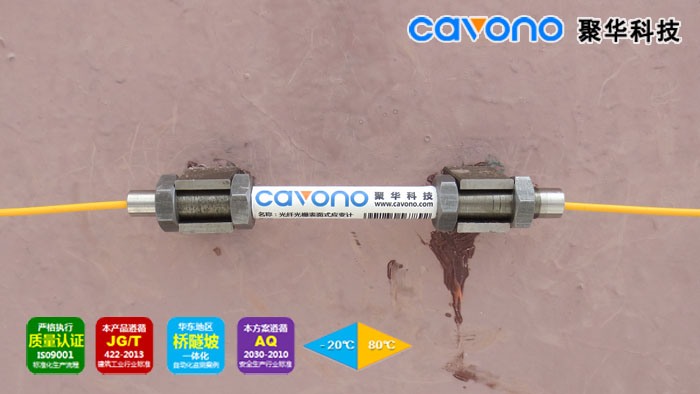

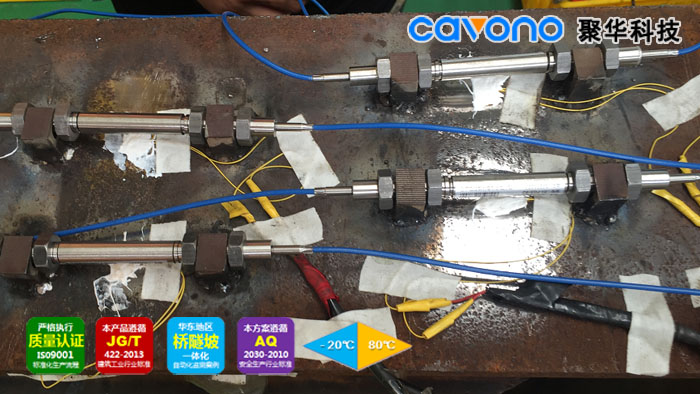

现场安装时先在混凝土表面打两个钻孔，然后采用紧固螺钉将底座固定在混凝土表面，通过螺母将传感器方便地固定在底座上，亦可通过焊接或粘贴方式将传感器固定在结构表面。
产品符合国家建筑工业行业标准JG/T 422-2013。

产品特点
• 安装方便，既可进行长期监测，又可在短期监测，能重复使用；
• 双光栅，具有优良的温度补偿功能，非常适用于野外各种复杂的工程监测环境；
• 尾纤采用PU披覆铠装光缆，具有优异的耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境；
• 稳定性好、可靠性高。

技术参数

项目	参数值
量程（με）	±1500
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光栅数量	1
光栅中心波长(nm)	1528~1563
反射率	≥85%
工作温度范围（℃）	-30~85
尺寸(mm)	Φ15x125
尾纤	PE披覆铠装光缆，两端各1.5m，可定制
连接方式	熔接或FC/APC接头
安装方式	焊接/粘接/螺栓固定

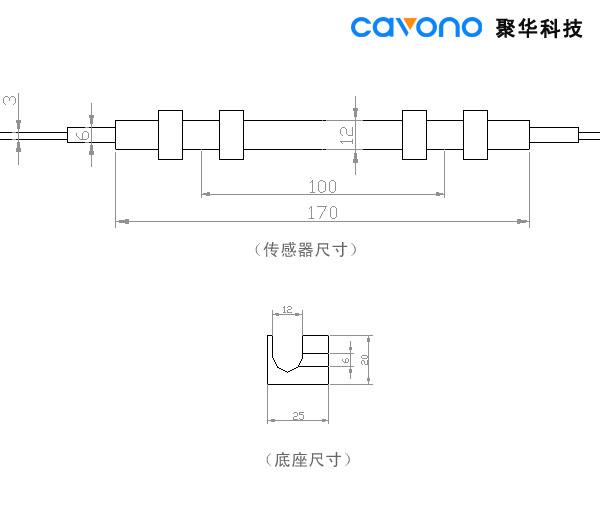

产品尺寸
