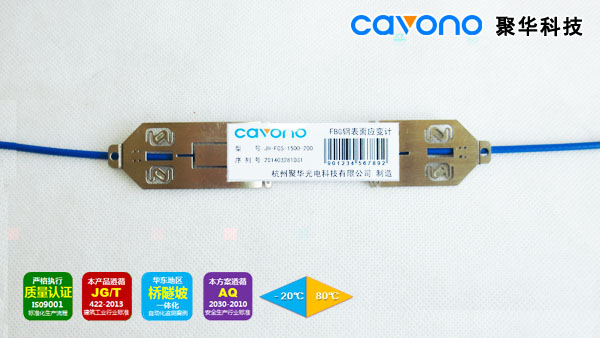

JH-FGS-C2光纤光栅钢表面应变计（温补型）

概述
JH-FGS-C2光纤光栅钢表面温补型应变计主要用于各种结构物表面如桥梁钢箱梁、减震阻尼器、金属锚具及其他金属结构件应变测量，该传感器内置了温补传感器，具有准确的温度补偿特性和温度测量功能。同时，该传感器安装成本更低，不需要再单独熔接一个温补传感器，不需要额外的光缆。
JH-FGS-C2采用光纤金属化激光焊接工艺和温度自补偿结构封装，保证了其长期稳定性。JH-FGS-C2光栅传感器适合用在工程现场等恶劣环境中，它具有光栅传感器本征的各种优点如防电磁干扰，传输距离长，复用简单等。
现场安装时首先对被测钢结构表面监测位置局部打磨，然后用配套专用焊枪头在8毫秒内完成焊接安装，安装工艺极为简单。安装好传感器后，可以在其表面覆盖一层保护材料，对传感器起到长期保护的作用。
产品符合国家建筑工业行业标准JG/T 422-2013。

产品特点
• 安装快速，简单，可重复使用；
• 集成了温度补偿传感器，双光栅结构，测量精度高；
• 长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
• 坚固的点焊式封装；
• 双端出纤，一根光纤上可串联多个传感器；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性和耐腐蚀、耐老化性，适应长期野外存活环境。

技术参数

项目	参数值
量程（με）	±2000
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光栅数量	2
光栅中心波长(nm)	1528~1563
反射率	≥85%
工作温度范围（℃）	-30~85
尺寸(mm)	25x130
尾纤	耐腐蚀PU披覆铠装，两端各1.5m，可定制
连接方式	熔接或FC/APC接头
安装方式	点焊

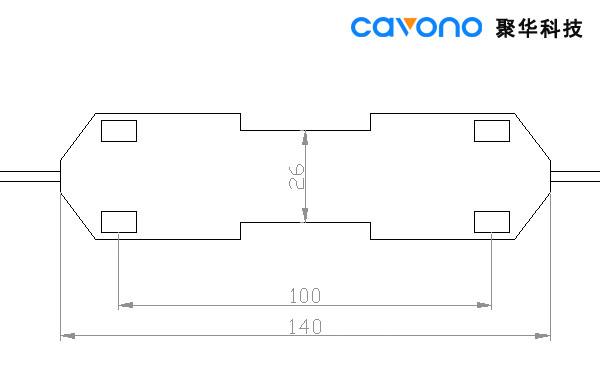

产品尺寸
