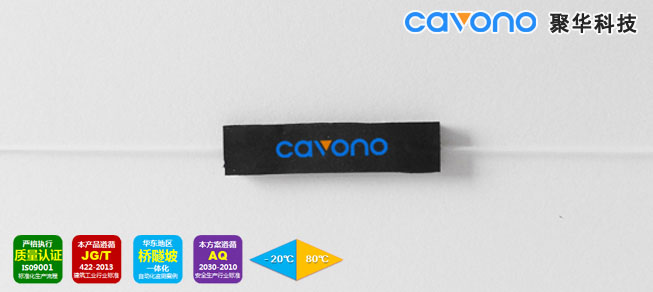

JH-FGS-D1 光纤光栅应变计（橡胶材料）

概述
JH-FGS-D1非金属光纤光栅应变计应用于古建筑结构、大型空间结构、交通工程、地球勘察、能源和生物医疗装备监测的应变测量。该传感器用传统方法胶接到材料结构上，安装十分简单。
JH-FGS-D1基于CAVONO革命性技术设计，为确保长期稳定性，设计中融合了材料科学方法及用于高性能可调谐器件生产的核心光学技术，是一款理想的替代电应变传感器的产品。
现场安装时，用胶接方式将传感器固定在结构物表面。安装好传感器后，可以在其表面覆盖一层保护材料，对传感器起到长期保护的作用。
产品符合国家建筑工业行业标准JG/T 422-2013。

产品特点
• 高精度，长期稳定性好，在恶劣环境下性能优越，抗机械疲劳；

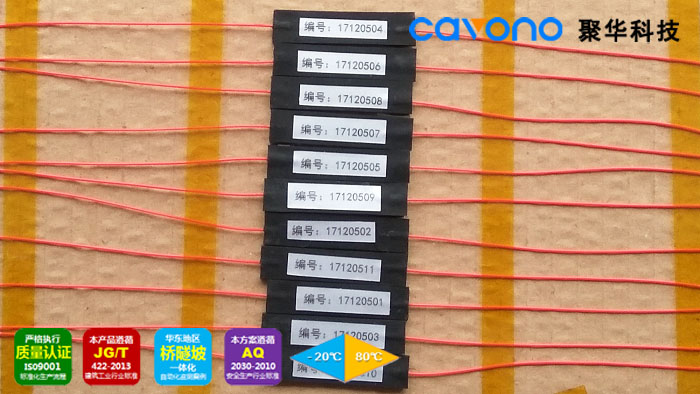

• 多个传感器阵列，一根光纤上串联多个传感器；
• 非电相关传感器，消除电回声探测和电火花危险，不受电磁干扰；
• 适合应用于恶劣环境，体积小，玻璃光纤制造，使用非可见光，本身不产生电磁波；
• 衍生不同类型传感器可测量多种参数，如应变、温度、位移、压力等；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境。

技术参数

项目	参数值
量程（με）	±2000
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光栅数量	1
光栅中心波长(nm)	1528~1563
反射率	≥80%
工作温度范围（℃）	-30~85
尺寸(mm)	45 x10 x 1
尾纤	耐腐蚀PU披覆铠装，两端各1.5m，可定制
连接方式	熔接或FC/APC接头
安装方式	点焊/胶接


产品尺寸
