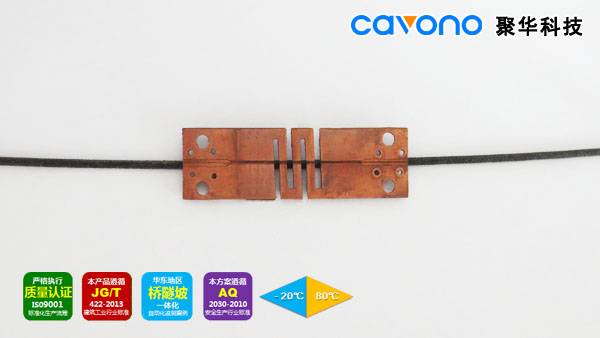

JH-FGS-D2 光纤光栅贴片式应变计（铜材料）

概述
JH-FGS-D2光纤光栅贴片式应变计应用于各种材料的表面应变监测，如金属、混凝土表面等监测项目的应变测量。该传感器用传统方法胶接到材料结构上，安装十分简单。
JH-FGS-D2基于CAVONO革命性技术设计，采用铜片加工而成，安装时，一般采用胶水固化，将铜片用胶水固化于被测体表面。
该产品具有一定的柔软性，可适合于弯曲表面的应变应力监测。

产品特点
• 高精度，长期稳定性好，在恶劣环境下性能优越，抗机械疲劳；
• 多个传感器阵列，一根光纤上串联多个传感器；
• 非电相关传感器，消除电回声探测和电火花危险，不受电磁干扰；
• 适合应用于恶劣环境，体积小，玻璃光纤制造，使用非可见光，本身不产生电磁波；
• 衍生不同类型传感器可测量多种参数，如应变、温度、位移、压力等；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境。

技术参数

项目	参数值
量程（με）	±2000
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光栅数量	1
光栅中心波长(nm)	1528~1563
反射率	≥80%
工作温度范围（℃）	-30~85
尺寸(mm)	45 x15 x 1
尾纤	耐腐蚀PU披覆铠装，两端各1.5m，可定制
连接方式	熔接或FC/APC接头
安装方式	点焊/胶接

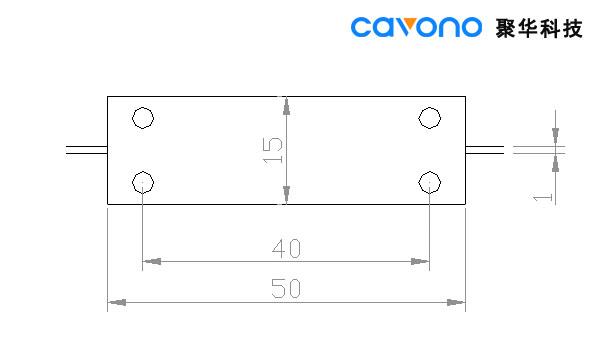

产品尺寸
