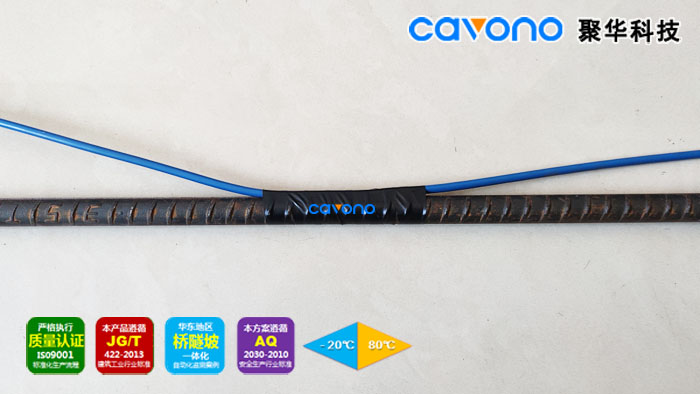

JH-FGS-F1 光纤光栅钢筋计

概述
JH-FGS-F1光纤光栅钢筋计应用于不同规格钢筋应力、锚杆应力的准确测量，是聚华科技针对桥梁混凝土箱梁、大坝坝体、高层建筑桩基及矿井巷道围岩内部应力变形测量需求开发的高性能测力计。该传感器广泛用于桥梁，大坝，基坑建筑，隧道，船舶及其他大型结构的长期健康监测。
JH-FGS-F1基于CAVONO工业级设计，采用光纤金属激光焊接工艺封装制作，具有两端焊接螺纹连接等多种安装结构，用于不同规格钢筋结构应力的准确测量。
现场安装时，将被测钢筋棍凝土结构主应力钢筋中间截断取出1-2m（根据光纤光栅钢筋计及两端联接杆的总装配长度确定），将两根联接杆的各自其中一端分别焊接到主应力钢筋的两端，将两根联接杆的各自另外一端分别旋转接入光纤光栅钢筋计的两端（螺纹连接），直接测量主应力钢筋内力。

产品特点
• 长期稳定性好，埋入存活率高；长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境。

技术参数

项目	参数值
量程（KN）	拉伸：0~250 压缩：0~150
精度	1%F.S.
分辨率	0.1% F.S.
光栅数量	1
光栅中心波长(nm)	1528~1563
反射率	≥80%
工作温度范围（℃）	-30~80
尺寸(mm)	Φ20~Φ40
尾纤	耐腐蚀PU披覆铠装，两端各1.5m，可定制
连接方式	熔接、防水型FC/APC接头
安装方式	两端焊接/螺纹连接/并置式埋入


产品尺寸
