JH-FGS-G1 光纤光栅锚索计

概述
JH-FGS-G1光纤光栅锚索计主要用于岩体支撑锚杆（索）、混凝土预应力锚索、桥梁斜拉锁等的锚杆（索）体以及其它重型荷载的内力测试与长期监测。该传感器应用于桥梁、基础、桩基、大型结构等需要预应力锚索的场合。仪器既可测量作用在锚索测力计上的总荷载，也可分别读取每个传感器以测量不均匀荷载或偏心荷载。
JH-FGS-G1基于CAVONO工业级设计，采用弹性、高强度、耐腐蚀合金制作，在环型弹性基底上安装3-6支具有温度补偿功能的光纤光栅应变传感芯片，具有准确的温度补偿功能。

产品特点
• 兼顾耐用、可靠、易于安装和读数，不受潮湿、光纤长度影响；
• 长期稳定性好，埋入存活率高；
• 内部光纤应变元件采用金属化封装，长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境。

技术参数

项目	参数值
量程（KN）	200~1000，1000~5000
精度	1%F.S.
分辨率	0.1% F.S.
光栅数量	3~4
光栅中心波长(nm)	1528~1563
反射率	≥80%
工作温度范围（℃）	-30~80
尺寸(mm)	Φ80~Φ150
尾纤	耐腐蚀PU披覆铠装，两端各1.5m，可定制
连接方式	熔接/防水型FC/APC接头
安装方式	穿心式安装

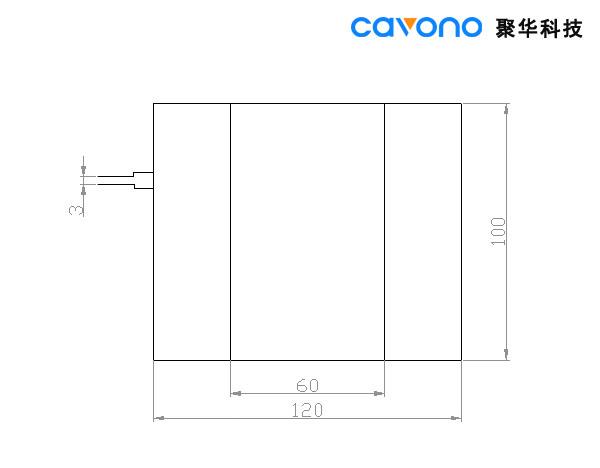

产品尺寸

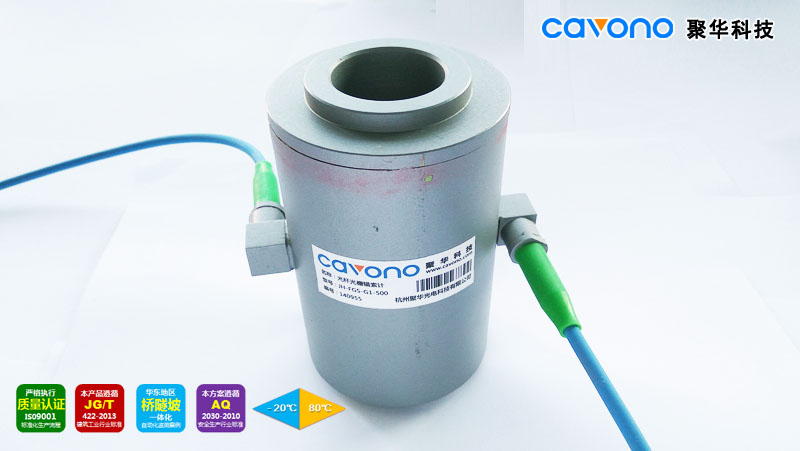

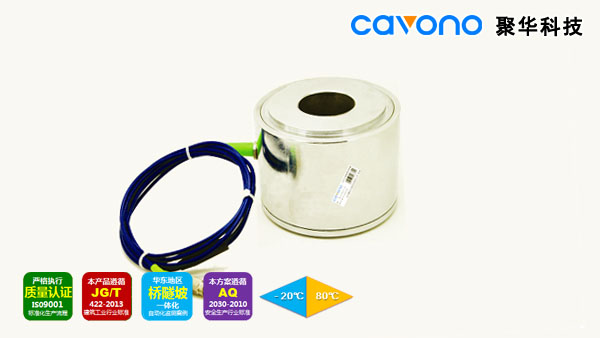

产品外观

JH-FGS-G1 光纤光栅锚索计
