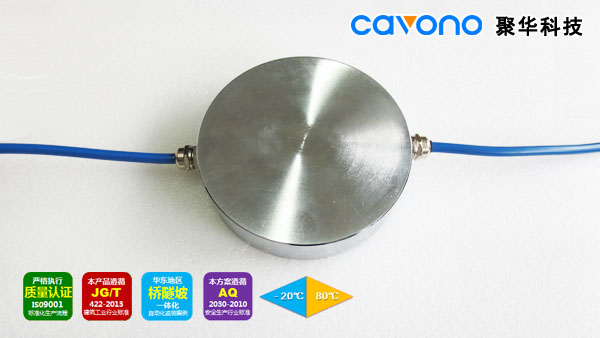

JH-FGS-H1 光纤光栅土压力计
概述
JH-FGS-H1光纤光栅土压力计是优质采用恒弹性合金作为压力变送器件，利用光纤光栅的应变传感特性研制而成的一种新型土压力计，该土压力计用于长期埋设在土体或土石体内部，测量土中建筑物（结构物）如：挡土墙、桥墩、管道、钻孔桩及隧洞衬砌等的接触压力。
JH-FGS-H1在环型弹性基底上设计有温度补偿功能的光纤光栅应变传感芯片，具有准确的温度补偿功能，测量精度不受环境温度影响。
产品特点
• 长期稳定性好，埋入存活率高；
• 在恶劣环境下性能优越，抗机械疲劳；
• 本质安全，不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强；
• 内部光纤应变元件采用金属化封装，长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境
• 准分布式测量，在一根光纤上可以并联多个传感器（典型：12只）
• 内部安装一只光纤光栅温度传感器，用以补偿温度变化引起的影响
• 布置简单，可与其他类型光纤光栅传感器混合使用。
技术参数
产品尺寸
JH-FGS-H1在环型弹性基底上设计有温度补偿功能的光纤光栅应变传感芯片，具有准确的温度补偿功能，测量精度不受环境温度影响。
产品特点
• 长期稳定性好，埋入存活率高；
• 在恶劣环境下性能优越，抗机械疲劳；
• 本质安全，不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强；
• 内部光纤应变元件采用金属化封装，长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境
• 准分布式测量，在一根光纤上可以并联多个传感器（典型：12只）
• 内部安装一只光纤光栅温度传感器，用以补偿温度变化引起的影响
• 布置简单，可与其他类型光纤光栅传感器混合使用。
技术参数
| 项目 | 参数值 |
| 量程（MPa） | 0.4、1、2、5 |
| 精度 | 1%F.S. |
| 分辨率 | 0.1% F.S. |
| 光栅数量 | 2 |
| 光栅中心波长(nm) | 1528~1563 |
| 反射率 | ≥80% |
| 工作温度范围（℃） | -30~80 |
| 尺寸(mm) | Φ120X30 |
| 尾纤 | 耐腐蚀PU披覆铠装，两端各1.5m，可定制 |
| 连接方式 | 熔接、防水型FC/APC接头 |
| 安装方式 | 直接埋设 |

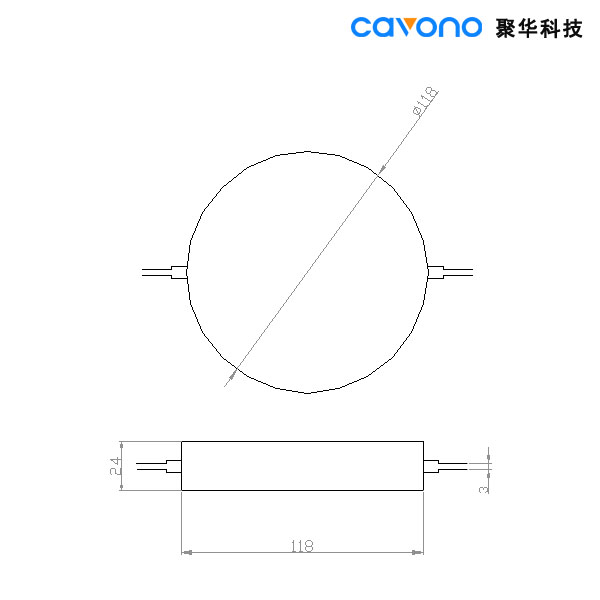

产品尺寸
