项目概述

该项目是聚华科技独立承担的桥梁结构在线监测工程项目，项目工作范围包括系统集成的全部内容：桥梁勘察、监测方案设计、监测设备生产、工程施工、软件系统开发及集成和后期系统维护工作。

该桥于1995年竣工，中心桩号为K6+159m，桥梁全长332m，该桥平面位于直线上，纵向布置为8×13m+35m+50m+35m+8×13m，横向布置为0.25m（护栏）+1.0m（人行道）+7.0m（行车道）+1.0m（人行道）+0.25m（护栏），桥面全宽9.5m，桥面净宽7.0m，桥面设双向2%的横坡，设计荷载为汽车-20，挂车-100。

上部结构：主桥采用带挂梁的T型刚构，引桥采用13米钢筋混凝土空心板，桥面连续，桥面为水泥路面，全桥伸缩缝采用异型钢伸缩缝，支座采用板式橡胶支座。

下部结构：采用桩式（双柱）墩台、钻孔灌注桩基础。


监测内容

对桥梁结构重要的、或存在较严重病害的部位或构件进行重点监测，根据监测数据发出预警，再辅助人工对桥梁进行检查检测，结合监测和人工两方面的数据对桥梁结构进行安全评估。监测内容包括：应变监测、裂缝监测、挠度监测和温度监测。


总体设计

传感设备采用聚华光纤光栅传感体系，系统选用无线数据传输将数据从前端传输到监控服务器，并通过云服务器实现整个网络的数据共享和存储，业主可以方便的通过手机、ipad等终端设备实时监控。



产品选型

应变监测：聚华光纤光栅混凝土表面应变计

裂缝监测：聚华光纤光栅裂缝计

扰度监测：聚华光纤光栅静力水准仪

结构温度监测：聚华光纤光栅温度计

数据采集：聚华光纤光栅机架式快速解调仪

软件系统：聚华光纤光栅在线监测系统

云服务器：阿里云服务器


工程说明

该桥主桥采用带挂梁的T型刚构，引桥采用13米钢筋混凝土空心板，根据该桥的检查报告，选取病害较多的四跨跨中截面进行应变监测。


安装前的空心板结构，引桥每跨有8块空心板组成，应变计拟安装在每跨的跨中，即应变位置，应变计安装，通过灌浆锚杆固定于空心板底板混凝土表面。

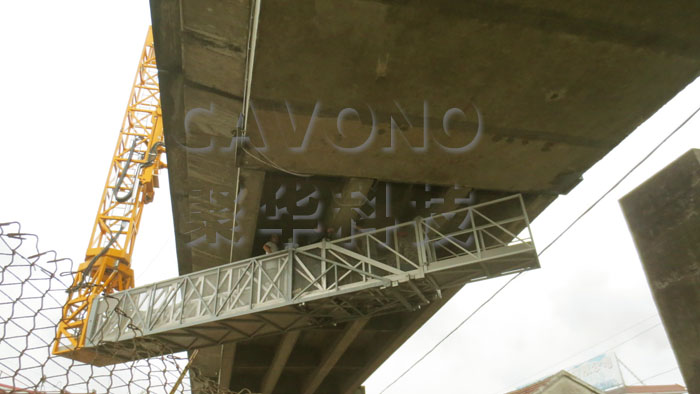

通过桥检车对桥梁主跨进行施工，安装应变计和静力水准仪，用来测量跨中应变和扰度。静力水准仪施工之前，已经用全站仪对各监测点的高程进行了准确测量，以保证静力水准仪施工过程中通液区段的水平性。安装完成的监测截面，裂缝计在安装时，锚杆跨越裂缝，裂缝计的锚头用速凝砂浆或环氧固定在钻孔中。

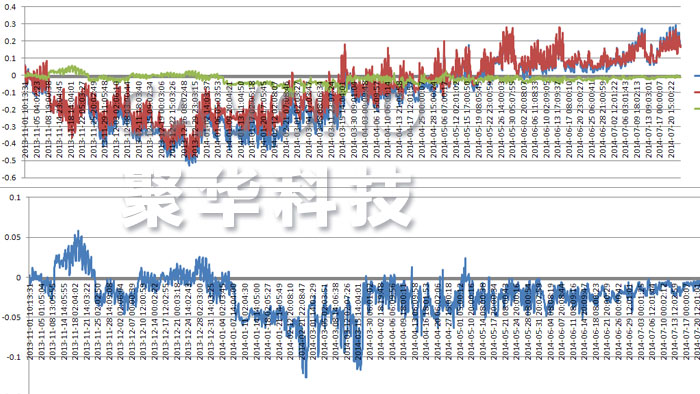

有对年日程线进行分析，上图为原始测量数据和消除温度补偿后的物理量日程线，测量数据能够准确的反应该监测点的物理量变化。

该桥梁监测工程监测设备生产、施工过程、软件开发和系统集成均有聚华科技独立完成，该工程历时15天，提前业主计划完成。
