概述
聚华科技地下工程施工信息化管控系统是利用网络、数据库等信息技术，以行业规范资料为基础，覆盖城市轨道交通基坑项目的规划、设计、施工、监理、监测和运营维护的整个过程。该系统集数据采集、汇总分析、预测报警、流程管理、应急指挥于一体，协助工程建设各方对风险及时预测、预警、分析和消除，对工点平面图剖面图的块和图层的操作及回放开挖过程，对各类表单的录入、发布与查看，从而提高工程施工的安全状况，有效降低和消除安全风险，便于施工过程的管理。

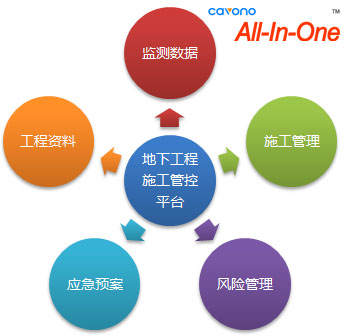

聚华地下工程风险管理系统结构
监测项目
近些年，随着现代化进程的推进，高层建筑、桥梁基础、过江隧道、过街通道、地下立交、地铁车站和区间隧道等工程大量涌现，特别是高层建筑为了满足抗震和抗风等结构要求，基坑开挖深度越来越大。这些基坑工程在开挖深度、平面尺寸、荷载条件、土体性质、施工环境、使用领域等方面各具特点，基坑变形监测成为工程建设中必不可少的重要环节。
基坑的开挖必然引起土体的变形，当土体变形过大时，会造成邻近结构和设施的失效或破坏。因此，在深基坑施工过程中，只有进行全面系统的监测，才能对基坑工程的安全性和对周围环境的影响程度有全面的了解，以确保工程的顺利进行。通过监测，在出现异常情况时及时反馈，并采取必要的工程应急措施，甚至调整施工工艺或修正设计参数。
随着城市建设的发展，基坑施工的开挖深度越来越深，从5～7m发展到目前深达20m多。由于地下土体性质、荷载条件、施工环境的复杂性，对在施工过程中引发的土体性状、环境、邻近建筑物、地下设施变化的监测已成了工程建设必不可少的重要环节。
• 地下管线、地下设施、地面道路和建筑物的沉降、位移
• 围护桩地下桩体的侧向位移（桩体测斜）、围护桩顶的沉降和水平位移
• 围护桩、水平支撑的应力变化
• 基坑外侧的土体侧向位移（土体测斜）
• 坑外地下土层的分层沉降
• 基坑内、外的地下水位监测
• 地下土体中的土压力盒孔隙压力

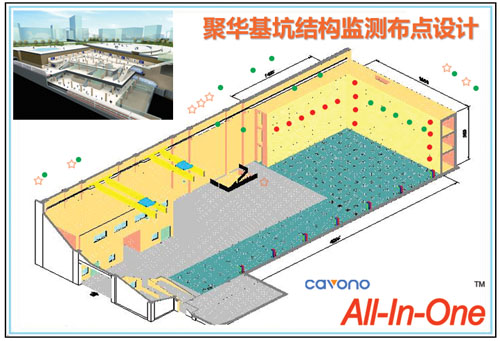

基坑结构监测测点布置示意图
系统组成
聚华基坑与地下工程在线监测平台的特点是实现“安全监测→快速反馈→施工控制→在线管理”的有效循环，由基坑监测信息管理、预测系统和基坑施工工况信息共享平台组成。
该系统主要功能有：集成和无线化的数据采集、自动和网络化的数据传输、智能和数值化的数据分析、可视和实时化的现场监控。分为如下四个子系统。
在线监测：以路基平面图、模拟数据图形在线等多种方式，全方位体现出路基的实际运行监测参数情况，保证监测信息全面、及时、准确。
数据分析：对路基及其相应的预案信息、基础资料、周边环境、数据报表等进行集中管理，使监测方在监测管理上更加信息化、自动化。
预报预警：实时分析和解读各监测数据，做出单项或多项对比报警功能，对出现的预报预警情况发送到库区机房声光报警短信平台，并在预报预警的处理过程中建立消除机制，保证预报预警得到及时的处理。
系统管理：为信息发布平台提供了良好管理支持，使信息发布平台更加灵活、更易扩展。

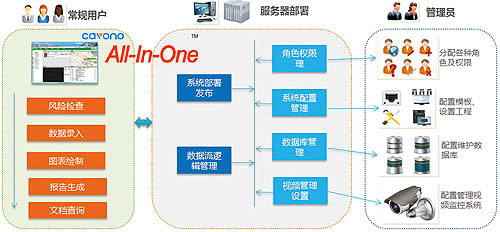

聚华基坑健康监测系统组成
系统特点
• 与聚华科技智能光纤传感系统无缝集成，并支持多种传感采集系统
• 对基坑工程施工过程监控管理、实时监测、数据采集存储处理
• 通过CAD实现图层块管理，动态展示施工过程，可以跟踪施工进展
• 支持多种地下施工工艺的管理，如：基坑法、矿山法、盾构法
• 支持多方综合监测与巡视管理，包括施工方监测和第三方监测
• 具有人工巡查功能，可与自动化监测进行校核
• 自动生成各类报表、数据过程线和分布线等；自动编制专业化报告
• 人机界面操作便捷，预留与其他系统数据接入和开发的接口
• 系统具有可靠性、可操作性和易维护性，具备自我检查和维护功能
关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变，以及边界条件和体系的连续性，体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化，损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测，通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
关于聚华科技
杭州聚华光电科技有限公司（Cavono,Inc.）是一家基于物联网光纤传感器技术从事土木工程结构健康监测与预警管理的高新技术企业，聚华是光纤光栅传感器产品提供商和土木工程结构健康监测一站式解决方案优质合作伙伴。公司专注于桥梁、隧道、边坡、基坑、地铁、矿山、电力等土木工程领域的结构健康监测相关产品的研发、生产、推广与应用，以提供野外光纤传感器自动化监测产品、工程结构安全监测一站式解决方案见长。主要以光纤光栅传感器技术、分布式光纤测温技术、工程安全自动化云计算软件、工程化专业领域数据分析为技术核心。www.cavono.com
